Niwelator optyczny dla początkujących – praktyczny poradnik wyboru

Niwelator optyczny pozostaje jednym z najbardziej niezawodnych narzędzi do wyznaczania różnic wysokości w terenie. Umożliwia szybkie uzyskanie stabilnych i powtarzalnych wyników, co jest kluczowe zarówno w precyzyjnych pomiarach geodezyjnych, jak i w rutynowych pracach budowlanych.

Co to jest niwelator optyczny i jak działa?

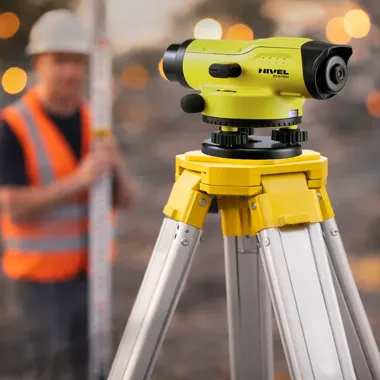

Niwelator optyczny służy do wyznaczania różnic wysokości pomiędzy punktami terenowymi poprzez obserwację podziałki na łacie niwelacyjnej. Rdzeniem konstrukcji jest luneta o stałym powiększeniu, wyposażona w siatkę kresek umożliwiającą dokładny odczyt. Odpowiednio zaprojektowany tor optyczny minimalizuje zniekształcenia, dzięki czemu instrument pozwala prowadzić pomiary nawet na dystansach sięgających 80–120 metrów.

Kluczową rolę odgrywa kompensator utrzymujący linię celowania w położeniu poziomym. Zawieszenie magnetyczne lub pneumatyczne reaguje na drobne ruchy statywu w czasie poniżej jednej sekundy, stabilizując obraz bez potrzeby ręcznej korekty. W praktyce operator ustawia instrument na statywie, poziomuje go śrubami, a druga osoba stabilizuje łatę na punktach pomiarowych, zapewniając powtarzalność odczytów.

Jak wybrać lunetę i kompensator zapewniające precyzję pomiaru?

Najważniejszym parametrem lunety jest powiększenie – w praktyce najczęściej stosuje się modele 24× lub 32×. Niższe powiększenie zapewnia stabilniejszy obraz przy pracy w trudnych warunkach terenowych, natomiast większe ułatwia odczyt z dużych odległości. Średnica obiektywu powyżej 36–40 mm poprawia jasność obrazu, co ma znaczenie przy pomiarach o ograniczonej widoczności, np. przy niskim słońcu lub w lekkiej mgle.

O jakości kompensatora świadczy jego zakres pracy oraz tłumienie drgań. Modele o zakresie ±15’ radzą sobie lepiej przy nierównym podłożu i w wietrznych lokalizacjach, zachowując powtarzalność pomiarów. Warto również zwrócić uwagę na precyzję siatki celowniczej oraz ogólną szczelność instrumentu. Sprzęt oferowany przez Pomiar24, dostępny pod adresem https://pomiar24.pl/pl/produkty/1/niwelatory-18790 , obejmuje instrumenty o wysokiej jakości optyce i stabilnych kompensatorach, co znacząco redukuje liczbę błędów terenowych.

Jak skalibrować i ustawić niwelator optyczny przed pomiarami?

Procedura przygotowania niwelatora zaczyna się od dokładnego wypoziomowania instrumentu przy użyciu libelli pudełkowej i śrub poziomujących. Poziomowanie należy wykonać w dwóch prostopadłych kierunkach, aż bańka libelli w pełni ustabilizuje się w centralnej pozycji. Dopiero wtedy można uznać, że kompensator pracuje w optymalnym zakresie.

Okresowa rektyfikacja polega na sprawdzeniu zgodności osi celowania z płaszczyzną poziomą, co wykonuje się metodą „dwóch stanowisk”. Jeżeli różnica przekracza wartości podane przez producenta (zwykle 1–2 mm na 30 m), instrument wymaga regulacji. Doświadczeni operatorzy kontrolują geometrię niwelatora co kilka tygodni intensywnej pracy, co znacząco ogranicza ryzyko błędów przy dużych projektach liniowych.

Jak przeprowadzać precyzyjne pomiary różnicy wysokości w terenie?

Standardowa procedura niwelacji polega na wykonaniu odczytu „wstecz” na punkcie znanym i odczytu „w przód” na punkcie mierzonym. Różnica wskazań daje wysokość względną, natomiast po dodaniu jej do wysokości reperu otrzymujemy wysokość bezwzględną. Aby ograniczyć wpływ krzywizny Ziemi i refrakcji, zaleca się utrzymywanie podobnych długości celowych – różnica między odległościami nie powinna przekraczać 5 metrów.

Przy precyzyjnych inwestycjach, takich jak fundamenty obiektów wielokondygnacyjnych czy niwelacja pod maszynami przemysłowymi, stosuje się niwelację podwójną lub potrójną. Metody te pozwalają osiągnąć dokładności rzędu 0,5–1,0 mm na kilometr niwelacji i jednocześnie eliminują błędy systematyczne wynikające z niedoskonałości instrumentu.

Jak używać niwelatora optycznego w różnych warunkach atmosferycznych?

Warunki pogodowe wpływają na stabilność obrazu i refrakcję powietrza, co może generować błędy rzędu kilku milimetrów na 100 metrów. Aby je ograniczyć, pomiary najlepiej wykonywać przy stabilnej temperaturze i unikać długich celowych w pełnym słońcu, gdzie nagrzane powietrze wywołuje drgania obrazu. Niwelator o klasie szczelności IP54 lub wyższej pozwala pracować w deszczu i zapyleniu bez ryzyka dostania się zanieczyszczeń do układu optycznego.

Regularne czyszczenie soczewek miękką ściereczką z mikrofibry oraz zabezpieczanie instrumentu przed gwałtownymi zmianami temperatury wydłuża jego żywotność. W trudnych warunkach terenowych wielu operatorów dodatkowo stosuje osłony przeciwsłoneczne i wiatrochrony statywu, dzięki czemu kompensator pracuje stabilniej, a odczyty są bardziej powtarzalne.

Jak zapobiegać błędom niwelacji i dbać o niwelator optyczny?

Najczęściej spotykane błędy wynikają z niestabilnego statywu, zabrudzonej optyki oraz niewłaściwego ustawienia łaty. Stabilizacja statywu poprzez lekkie wbicie nóg w grunt i kontrolę zacisków minimalizuje przesunięcia instrumentu. Odczyty należy wykonywać zawsze na centralnej kresce siatki, unikając odczytu z górnej lub dolnej, co mogłoby wprowadzić błąd paralaksy.

Niwelator powinien być przechowywany w futerale, a transportowany w pozycji zablokowanego kompensatora. Okresowe przeglądy serwisowe, obejmujące rektyfikację i ocenę szczelności, pozwalają utrzymać pełną funkcjonalność instrumentu przez wiele lat. Staranna eksploatacja przekłada się bezpośrednio na powtarzalność wyników i eliminuje konieczność powtarzania pomiarów w terenie.
